Canó de doble cargol cònic: guia completa d'especificacions, aplicacions i selecció

2026-08-05 0 Deixa'm un missatge

Per laEquip tècnic de Nanhaiya— Enginyeria de cargols i barrils, Zhoushan · Revisat per a la precisió de fàbrica · ~10 minuts de lectura

Resposta ràpida

Un canó cònic de doble cargol és un component d'extrusió cònic de doble forat en el qual dos cargols cònics giren dins d'un canó cònic coincident. La geometria afilada ofereix una forta alimentació i una alta compressió en una longitud curta, per aixòdoble cargol cònic i canóés l'opció estàndard per a l'extrusió de tubs, perfils, xapes i WPC de PVC.

Si feu servir una línia de PVC o fusta-plàstic, elcanó cònic de doble cargolés una de les parts que decideix més directament la vostra sortida, la qualitat de la fusió i el cost de funcionament. Trieu la mida, el material o l'espai lliure incorrectes i pagueu per desgast, ferralla i temps d'inactivitat. Aquesta guia tracta sobre com funciona un canó de cargol cònic, les especificacions que importen quan compreu, com es diferencia d'uncanó de doble cargol paral·lel, i com seleccionar-ne, instal·lar-ne i mantenir-ne un, escrit des de la perspectiva d'una fàbrica que mecanitza aquestes peces cada dia.

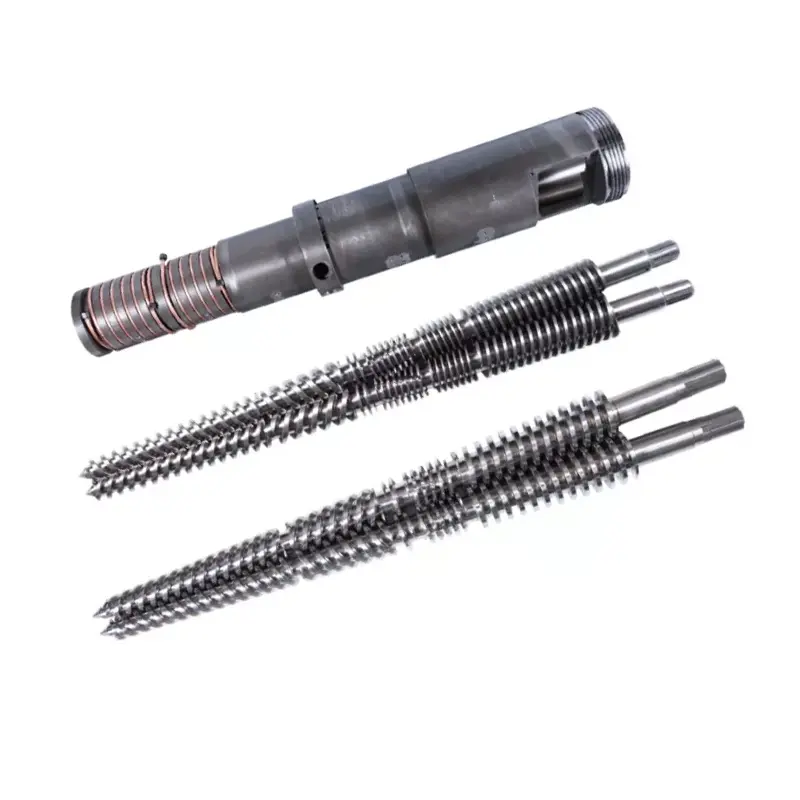

Conical twin screw barrel manufactured by Nanhaiya — Un conjunt de dos cargols cònics i canó: els forats cònics ofereixen una compressió de curta longitud ideal per a PVC sensible a la calor.

Com funciona un canó de doble cargol cònic

En aextrusora de doble cargol cònica, dos cargols s'asseuen l'un al costat de l'altre amb un lleuger angle, amples a l'extrem d'alimentació i estrets a l'extrem de la matriu. Els forats del canó s'ajusten. A mesura que la matèria primera es mou de la zona d'alimentació de gran diàmetre a la zona de mesura de petit diàmetre, el volum que es redueix es comprimeix i plastifica mentre els vols entremallats es transporten i es barregen. Com que els dos cargols giren en contra i s'entrellacen completament, el doble cargol cònic i el canó actuen gairebé com una bomba de desplaçament positiu: una sortida constant a un cisallament baix i suau, que protegeix els polímers sensibles a la calor com el PVC.

El procés es divideix en tres etapes:

Alimentació i transport— El gran diàmetre de l'extrem d'alimentació proporciona un gran volum d'entrada, de manera que les barreges en pols i el material de baixa densitat a granel (com la barreja seca de PVC) s'atrauen de manera fiable sense pont.
Compressió i plastificació— El cònic redueix el volum del canal al llarg de la longitud, compactant el material, expulsant l'aire i fonent-lo mitjançant la calor combinada i el treball mecànic.
Dosificació i descàrrega— l'estreta zona de mesura crea una pressió estable i empeny una massa fosa uniforme i homogènia a través de la matriu a una velocitat controlada.

El canó fa més que allotjar els cargols. Porta l'escalfador i les zones de refrigeració que mantenen cada etapa a la temperatura adequada. Els barrils Nanhaiya utilitzen un disseny de calefacció i refrigeració multizona (normalment zones d'alimentació, compressió i homogeneïtzació) amb ventilació al buit opcional per treure la humitat i els volàtils de la fosa, que és important per als compostos farcits i higroscòpics.

Especificacions clau per comprovar abans de comprar

Dos barrils cònics poden semblar idèntics i funcionar de manera molt diferent. Aquestes són les especificacions que decideixen l'ajust, la sortida i la vida útil: els números que hauríeu de confirmar a qualsevol pressupost.

Element especificat	Què significa	Per què importa
Relació de diàmetres	El diàmetre de l'extrem d'alimentació / de la matriu, p. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Estableix la classe de la màquina i la banda de sortida: ha de coincidir exactament amb el vostre model d'extrusora
Relació L/D	Longitud de processament efectiu vs diàmetre	Durada efectiva més llarga = més temps de residència per a la fusió i la desgasificació totals
Grau del material	Acer nitrurat 38CrMoAlA, W6Mo5Cr4V2, acer en pols HIP o bimetàl·lic	Impulsa directament la vida útil i la resistència a la corrosió contra els compostos farcits/PVC
Tractament superficial i duresa	Nitruració, cromat, aliatge bimetàl·lic o esprai de carbur de tungstè	Nanhaiya ruixa una capa d'aliatge afegit de tungstè per arribar62 HRCdins del canó enfront d'un 58 HRC típic
Profunditat de capa d'aliatge	Gruix de la capa interior resistent al desgast	La capa bimetàl·lica de Nanhaiya és de 2,5-3 mm; una capa més profunda significa una finestra de servei útil més llarga
Espai lliure de cargol/canó	L'espai entre la punta del vol i la paret del forat	Massa gran = pèrdua de pressió i baixa sortida; una bretxa estreta i precisa manté l'eficiència alta
Tolerància / rectitud	Precisió de mecanitzat de la peça acabada	Nanhaiya manté dos canons cònics de ±0,0005 mm per a un ajust consistent i repetible
Capacitat de sortida (kg/h)	Rendiment nominal per a la mida	El número de comprador final: coincideix-lo amb la teva velocitat de línia i el teu producte

Nota general de la indústria:Les designacions de mida cònica com ara 45/90 o 65/132 (diàmetre d'alimentació / matriu en mm) són comunes a les màquines còniques de tipus SJZ, de manera que un barril especificat d'aquesta manera sovint es pot combinar amb una extrusora existent. Confirmeu sempre amb un dibuix o una mostra abans de fer la comanda. Podeu veure les mides estàndard al nostrecanó cònic de doble cargolpàgina.

Canó de doble cargol cònic vs paral·lel

La pregunta més comuna que fan els compradors és si necessiten una cònica o unacanó de doble cargol paral·lel. Tots dos són de doble cargol, ambdós intercalats, però la geometria s'adapta a diferents feines. En resum: la cònica excel·leix en l'extrusió directa de PVC/WPC de canonada, perfil i tauler; Paral·lel és més fort per a formulacions de compostatge, masterbatch i molt alt farcit.

Factor	Canó cònic de doble cargol	Canó de doble cargol paral·lel
Comportament de l'alimentació	Gran obertura d'alimentació: millor ingesta per a pols de baixa densitat a granel	Alimentació més uniforme per a pinsos compostos i de pellets
Compressió	Alta compressió incorporada a la geometria afilada	Compressió més constant al llarg d'un diàmetre fix
Calor / cisalla	Processament més suau i controlat: bo per a PVC sensible a la calor	Cisalla més alta: millor per a la barreja i la dispersió intensives
Ús típic	Tub de PVC, perfil, xapa, WPC, rajola de resina	Masterbatch, compostatge, alt CaCO₃ i treball farcit de vidre
Manteniment	El desgast i el desgast necessiten un seguiment estret a la conicitat	Sovint és més fàcil l'estandardització de la geometria i la substitució d'elements

Una regla general útil: si el vostre producte finalésl'extrusat (una canonada o un tauler directament de la matriu), un canó de doble cargol cònic sol ser l'eina adequada. Si esteu fent pellets o dispersant un paquet d'additius exigents, mireu un canó de doble cargol paral·lel, especialment el tipus de rotació inversa per a càrregues de carbonat molt altes. No esteu segur de quina s'adapta a la vostra línia? El nostreun sol cargol, els rangs cònics i paral·lels es mostren a lapàgina de productes.

Aplicacions habituals

Com que combina una alimentació forta, una alta compressió i una cisalla suau, el doble cargol cònic i el canó són el cavall de batalla de l'extrusió de PVC rígid i plàstic de fusta. Funciona millor per a:

Tub de PVC— Conducció d'aigua, drenatge i conductes de PVC mesclat en sec.
Perfil de PVC— perfils de finestres i portes, bandes de vora i guarnicions.
Placa i xapa de PVC— tauler d'escuma, làmina d'aspecte de marbre i tauler d'escuma lliure (vegeu el nostreTauler de PVC canó cònic de doble cargol).
WPC (compost fusta-plàstic)— cobertes, panells de paret i perfils de compostos farcits de fibra de fusta.
Productes a base de PE i rajoles de resina— Inclou teules de resina ondulada i perfils farcits de PE.
Granulat de PVC— Convertir la mescla seca de PVC en grànuls per a ús aigües avall.

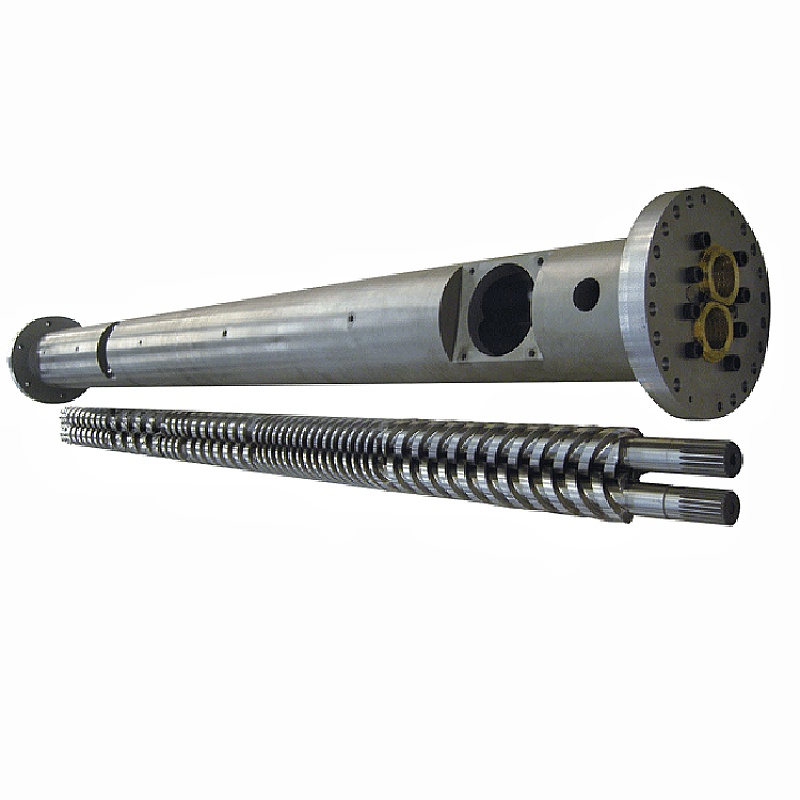

PVC board conical twin screw barrel for foam and marble sheet extrusion — Canó cònic de doble cargol configurat per extrusió de taulers de PVC i làmines d'escuma.

Com triar el canó cònic de doble cargol adequat

La selecció es redueix a tres qüestions: quin material utilitzeu, quina sortida necessiteu i quina és l'abrasiva de la vostra formulació? Utilitzeu la matriu següent com a punt de partida i, a continuació, confirmeu la mida exacta amb la vostra màquina.

El teu material/necessitat	Configuració suggerida	Elecció de superfície / material
Perfil i canonada de PVC rígid	Geometria cònica estàndard de la mida de la vostra extrusora (p. ex., 55/110, 65/132)	38CrMoAlA nitrurat per a PVC net i de baix farcit
Farcit de PVC + alt CaCO₃	Cònic amb zona de desgast reforçada, o pas a paral·lel contra-rotació	Capa bimetàl·lica / carbur de tungstè (62 HRC) per a l'abrasió
WPC / compostos de fibra de fusta	Cònic amb una forta ventilació i protecció contra el desgast	Bimetàl·lic: fibra de fusta + farcits són altament abrasius
Tauler / xapa d'escuma de PVC	Ajustat cònic per a una temperatura de fusió controlada i una pressió estable	Nitrurat o bimetàl·lic segons el nivell de farciment
Alt rendiment amb la mateixa petjada	Relació de diàmetre més gran i/o longitud efectiva més gran	Combineu la duresa amb les hores de funcionament i la càrrega de farciment

Sigui quina sigui la resposta, el pas més important és fer coincidir el canó amb la vostra màquina existent. Les peces còniques són efectivament personalitzades per a l'extrusora en què funcionen, de manera que un dibuix, o una mostra amb les dimensions clau (diàmetre d'alimentació / matriu, distància central, longitud total i detalls de la brida), ens permet citar un reemplaçament d'ajust exacte en lloc d'una peça "prou a prop". Si necessiteu tota la línia en lloc del component, també construïmmàquines extrusores completes.

Conceptes bàsics d'instal·lació i cablejat

Un canó de precisió només funciona si està instal·lat quadrat, net i escalfat correctament. Els passos següents són una visió general: seguiu sempre el manual del fabricant de la vostra màquina i els procediments de bloqueig.

Apagar i bloquejar.Aïlleu la unitat i tots els escalfadors abans de treure el barril antic. Confirmeu energia zero abans de començar.
Netegeu les cares d'aparellament.Traieu el segellador antic, el carboni i les rebaves de les brides i les cares d'ubicació perquè el nou canó s'assequi sense distorsió.
Muntar i alinear.Col·loqueu el canó cònic a la caixa de canvis/alimentació, comprovant la concentricitat i que els cargols giren lliurement a mà abans d'aplicar l'alimentació.
Connecteu les zones de l'escalfador.Torneu a connectar els escalfadors de banda i la refrigeració per zona (alimentació → compressió → mesurament) i emparelleu cada termoparell amb el canal del controlador correcte de manera que cap zona estigui cablejada en creu.
Establiu un perfil de remull.Porteu el canó a temperatura lentament i deixeu-lo en remull perquè l'acer i la fusió s'igualitzin abans d'engegar els cargols; començar en fred corre el risc de danyar el parell.

Consell de la zona de calefacció:mantenir la zona d'alimentació més fresca i augmentar la temperatura cap a la matriu. Les zones desiguals o mal mapejades són una de les causes més comunes de l'augment i de les ratlles negres; val la pena comprovar-ho després de qualsevol canvi de barril.

Resolució de problemes i desgast

La majoria dels problemes del barril cònic s'anuncien com a sortida inestable, sobreescalfament o producte degradat. Utilitzeu aquesta taula per passar ràpidament del símptoma a la causa probable a solucionar.

Símptoma	Causa probable	Arreglar
La sortida fluctua / augmenta	Incoherència de l'alimentació, vols desgastats o deriva de la temperatura	Comproveu l'alimentació, verifiqueu les temperatures de la zona, mesureu la distància entre cargols/canons
Sobreescalfament	Desequilibri de l'escalfador, excés de fricció o refrigeració bloquejada	Inspeccioneu cada zona i circuit de refrigeració; tornar a mapejar els termoparells
Mala plastificació	Configuració incorrecta del cargol o un forat desgastat	Verificar la configuració; comproveu si hi ha més espai lliure pel desgast
Línies / ratlles negres	Punts morts que contenen material degradat o perforació marcada	Purgar i netejar a fons; inspeccioneu el forat i la superfície del cargol
Desgast excessiu / ràpid	Farciment abrasiu, manteniment deficient o duresa insuficient	Actualització a un barril bimetàl·lic / carbur de tungstè; estrènyer el manteniment

El desgast és normal: l'objectiu és que sigui lent i previsible. Els farcits abrasius (CaCO₃, fibra de fusta, vidre) ataquen el forat i volen més ràpid, per això precisament una capa interior més profunda i dura es compensa. Una superfície de tungstè afegit de 62 HRC només dura més temps contra aquests compostos que un acabat estàndard de 58 HRC, allargant l'interval entre reconstruccions.

Llista de control de manteniment

Les comprovacions curtes i periòdiques eviten els errors costosos. Incorpora aquests a la teva rutina:

Interval	Comproveu	Acció
Cada torn	Temperatures i amperatges de la zona	Lectures de registre; investigar qualsevol deriva de la línia de base
Setmanalment	Qualitat de fusió i acabat superficial	Estigueu atents a les noves ratlles, gels o canvis de sortida
Mensualment	Purga i comprovació visual del forat/cargol	Netegeu els punts morts; buscar puntuació o decoloració
Trimestral	Espai lliure de cargol/canó	Mesureu la bretxa; compareu amb les especificacions per fer un seguiment de la taxa de desgast
Segons calgui	Integritat de l'escalfador i del termopar	Substituïu les bandes/sensors fallits abans que causin un producte defectuós

Preguntes freqüents

Què és un canó de doble cargol cònic?

És un component d'extrusió de doble orifici cònic en el qual dos cargols cònics giren dins d'un canó cònic coincident. El conic comprimeix i plastifica el material en una longitud curta, fent que el canó de cargol cònic sigui ideal per a l'extrusió de tubs, perfils, làmines i WPC de PVC.

Per a quins materials s'utilitza millor?

PVC rígid (tub, perfil, tauler i xapa), compost fusta-plàstic, perfils a base de PE i rajola de resina, més granulat de PVC. Maneja especialment bé les pols de mescla seca de baixa densitat a granel gràcies a la seva gran ingesta d'extrem d'alimentació.

En què es diferencia d'un canó de doble cargol paral·lel?

Un barril cònic es redueix i genera una alta compressió amb una cisalla suau, adaptant-se a l'extrusió directa de PVC/WPC. Acanó de doble cargol paral·lelmanté un diàmetre constant i un cisallament més alt, que s'adapta a les formulacions de compostatge, masterbatch i molt alt farcit.

Quina és la distància típica entre el cargol i el canó?

L'espai lliure és el petit espai entre la punta de vol i la paret del forat. Està ajustat i precís en una part nova; ja que s'obre pel desgast, la sortida i la caiguda de pressió. Mesurar-lo periòdicament és la manera més clara de fer un seguiment del desgast del canó.

Com instal·lo un canó de doble cargol cònic?

Apagueu i bloquegeu, netegeu les cares d'acoblament, munteu i alineeu-los de manera que els cargols giren lliurement, connecteu correctament cada zona de l'escalfador i el termopar i, a continuació, poseu el canó a temperatura lentament i remulleu-lo abans d'iniciar els cargols.

Què causa el desgast dels barrils de doble cargol cònic?

Principalment farciments abrasius, com ara carbonat de calci, fibra de fusta i vidre, empitjorats per la corrosió del processament del PVC, un manteniment deficient i una duresa poc especificada. Una capa bimetàl·lica o de carbur de tungstè més profunda resisteix molt millor les tres.

Amb quina freqüència s'ha d'inspeccionar o substituir el canó?

Feu comprovacions visuals i de purga mensualment i mesureu la liquidació trimestralment. El temps de substitució depèn de la càrrega de farciment i de les hores d'execució: feu un seguiment de la tendència de desgast en lloc d'esperar una fallada i reconstruïu o substituïu una vegada que l'espai lliure superi les especificacions.

Com puc triar la mida adequada per a la meva línia d'extrusió?

Relacioneu la relació de diàmetre i la longitud amb el vostre model d'extrusora i la sortida objectiu i, a continuació, trieu un tractament de superfície en funció de l'abrasiu que sigui la vostra formulació. Envieu un dibuix o una mostra amb les dimensions clau perquè el canó s'ajusti exactament, no una aproximació.

Necessites un canó de doble cargol cònic adaptat a la teva màquina?

Envieu-nos el vostre dibuix, o una mostra amb les dimensions clau, i els nostres enginyers especificaran un doble cargol cònic i un canó amb la duresa adequada per al vostre material. Amb el processament intern de nitruració, bimetàl·lic i carbur de tungstè, construïm peces que arriben a 62 HRC dins del forat per a una llarga vida útil.

Obteniu un pressupost en 12 hores →
