A canó cònic de doble cargolconté dos cargols cònics un al costat de l'altre en un canó els forats del qual s'estrenyen des de l'extrem d'alimentació cap a la matriu. Aquest conic és tot el disseny. Proporciona una gran ingesta per a pols de baixa densitat, una compressió que augmenta gradualment en lloc de sobtada i augmenta la pressió cap a una descàrrega curta. El resultat és una compressió gradual, un cisallament suau i un transport fort, que és exactament el que necessita el material sensible a la cisalla i a la calor, com el PVC rígid.
Entreu a qualsevol canonada de PVC o planta de perfils i la màquina de la línia és gairebé segurament un doble cargol cònic. Això no és un accident de la història. La forma dels cargols soluciona un conjunt específic de problemes que crea el PVC i, un cop en veieu per què, tota la màquina té sentit.
Aquesta guia cobreix la mecànica, la notació de mida que confon la majoria dels compradors, les aplicacions reals i les mides que creem.
Què és un barril de doble cargol cònic?

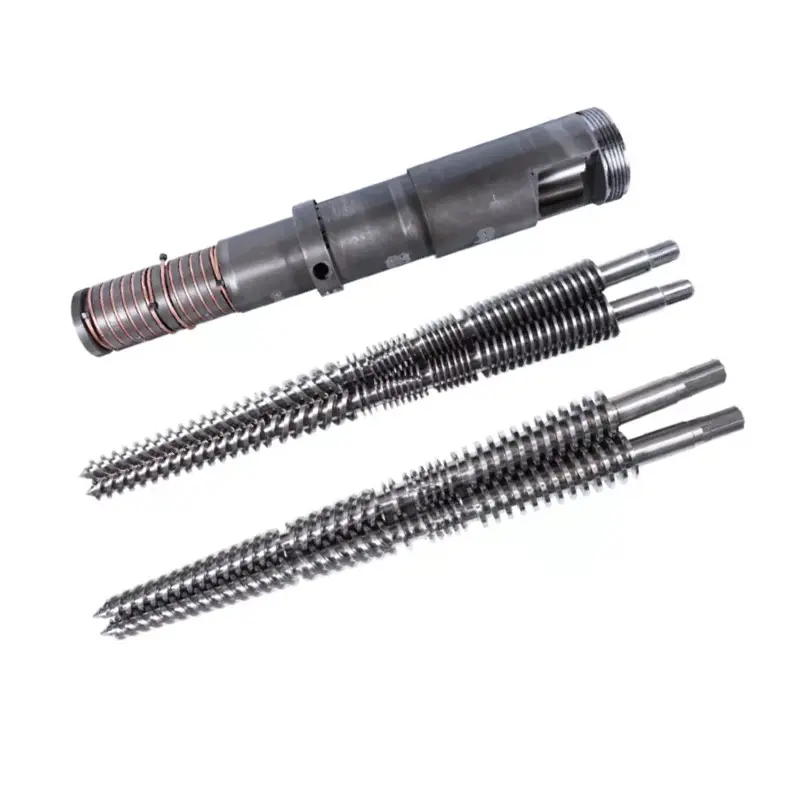

Un canó cònic de doble cargol és la unitat de plastificació d'una extrusora de doble cargol cònic. Té dues parts que funcionen com una sola: un canó amb dos forats cònics superposats i dos cargols cònics que s'asseuen al seu interior.
Cònicsignifica que els cargols són amples a l'extrem d'alimentació i estrets cap a l'extrem de descàrrega. Els forats s'ajusten per coincidir. Tot sobre la màquina es desprèn d'aquest fet geomètric únic.
Compareu-ho amb acanó de doble cargol paral·lel, on els dos cargols mantenen el mateix diàmetre d'extrem a extrem dins d'un forat de vuit constant. La mateixa idea de dos cargols treballant junts, conseqüències completament diferents.
Com llegir una mida de cargol cònic com 55/110
Cada cita cònica, dibuix i RFQ porten un número aparellat: 45/90, 55/110, 65/132, 80/156. Els compradors els veuen constantment i sovint no estan segurs de quin número és quin. Val trenta segons per conformar-se.
Els dos números són els dos extrems del cargol.El nombre més petit és el diàmetre a ladescàrregaextrem, on el cargol es troba amb la matriu. El nombre més gran és el diàmetre a laalimentarfinal, sota la tremuja. Un cargol 55/110 mesura 55 mm a la punta i 110 mm a l'entrada.
Llegiu-lo així i la mida us diu molt d'un cop d'ull. La bretxa entre els dos nombres és la compressió, i la compressió és on es produeix la compressió. L'extrem gran estableix quant material pot empassar la màquina; l'extrem petit estableix la pressió que pot desenvolupar a la matriu.
També és per això que un conjunt cònic no es pot substituir casualment. Dos cargols amb el mateix diàmetre de descàrrega però diferents diàmetres d'alimentació són màquines diferents amb un comportament de compressió diferent, encara que el primer nombre coincideixi.
Com funciona un barril de doble cargol cònic, pas a pas
- Alimentació.El material cau a l'extrem ample. El PVC sol arribar com una pols de mescla seca, voluminosa i de baixa densitat, i la gran ingesta li dóna el volum que necessita. En moltes línies, la pols s'alimenta força en lloc de deixar caure sota la gravetat.
- Transportant.Els dos cargols s'entrellacen i el vol d'un eixuga el canal de l'altre. El material queda atrapat en cambres tancades i s'empeny cap endavant mecànicament en lloc d'arrossegar-se per la fricció.
- Compressió.A mesura que el forat s'estreny, el mateix material ocupa cada cop menys volum. L'aire s'extreu, les partícules es pressionen juntes i la densitat augmenta constantment al llarg de la longitud.
- Plastificació.La calor del barril i el treball mecànic junts fusionen la pols compactada en una fosa homogènia. Les zones s'escalfen i es refreden de manera independent, de manera que cada secció manté la temperatura que necessita.
- Desgasificació.La humitat i les substàncies volàtils s'eliminen a través d'una ventilació abans que puguin fer malbé la superfície del producte.
- Dosificació i descàrrega.L'extrem estret genera pressió i proporciona una fusió constant i uniforme a la matriu.
El control de temperatura és més important aquí que en la majoria de l'extrusió. Els nostres barrils utilitzen un sistema de calefacció i refrigeració de diverses etapes amb les zones dividides per funció, alimentació, compressió i homogeneïtzació, de manera que cada secció es pot configurar al que realment requereix aquesta etapa de plastificació en lloc de seguir un punt de consigna global.
Per què és important el taper: tres efectes
El taper no és una opció d'estil. Produeix tres efectes mecànics alhora, i junts defineixen en què és bona aquesta màquina.
1. Una gran ingesta de pols de baixa densitat
El PVC rígid es processa com una barreja seca: pols de resina més estabilitzador, lubricant, farciment i pigment. Aquesta barreja és esponjosa i plena d'aire, de manera que necessita volum abans de necessitar qualsevol altra cosa.
L'extrem d'alimentació ample li dóna aquest volum. Un cargol de diàmetre constant hauria de ser gran al llarg de tota la seva longitud per empassar la mateixa presa, la qual cosa comporta problemes propis a l'extrem de descàrrega.
2. Compressió que es construeix gradualment
En un cargol de diàmetre constant, la compressió prové de fer que el canal sigui menys profund, i aquest canvi acostuma a produir-se en una secció de transició definida.
En un cargol cònic, el forat s'estreny contínuament. La compressió s'estén al llarg de la longitud en lloc de concentrar-se en una zona, de manera que el material es treballa de manera constant en lloc d'esprémer amb força en un sol lloc. Això és el que significa "relació de compressió gradual" a la pràctica, i el material sensible a la calor se'n beneficia directament.
3. Augment de la pressió cap a una descàrrega més curta
L'extrem que s'estreny concentra la massa fosa en una secció transversal més petita, que genera la pressió que necessita la matriu. Al mateix temps, la secció de descàrrega és curta, de manera que la fusió no es mantingui calenta a alta pressió més temps del necessari.
Per a un polímer que es degrada amb el temps a la temperatura, una secció curta d'alta pressió és una característica més que una limitació.
Cisalla suau: per què el PVC va acabar en aquesta màquina
El PVC rígid té una finestra de processament estreta. Treballeu-lo massa i es degrada, alliberant clorur d'hidrogen, que després ataca l'acer contra el qual està assegut. Treballeu-lo massa poc i mai es fusiona correctament. La màquina ha d'enfilar aquest buit a cada carrera.
Els dos cargols cònics l'enrosquen per disseny. La seva combinació de relació de compressió gradual, cisalla suau i gran capacitat de transport s'adapta a materials que són sensibles tant a la cisalla com a la temperatura, i el PVC és el cas de llibre de tots dos.
La transmissió forta és la tercera pota i importa tant com la part suau. Com que els cargols s'entrellacen i empenyen el material mecànicament, la màquina no depèn de la fricció per moure una pols que s'adhereix malament. La sortida es manté estable encara que l'alimentació sigui una barreja seca en lloc de pellets.
La part química d'això, i el que significa per al tractament de superfícies, es tracta al nostreGuia de canó de cargol de PVC.
Cargols cònics entrellaçats i no entrellaçats
La cònica no és una cosa. La profunditat amb què s'enganxen els dos cargols canvia el comportament de la màquina i construïm ambdues configuracions.
Bessons cargols cònics entrellaçatss'enganxen entre si, de manera que el vol d'un cargol arribi al canal de l'altre. Les cambres tancades que això crea donen un transport positiu i una barreja exhaustiva i controlada, i els cargols s'eixuguen mútuament mentre giren. Aquesta és la configuració que hi ha darrere de la majoria de treballs de canonades, perfils i xapes de PVC.
Cargols bessons cònics no entrellaçatsseure un al costat de l'altre sense comprometre's. El transport és menys positiu i el cisallament és més baix, la qual cosa s'adapta al material que no pot tolerar gaire treball.
El punt pràctic per als compradors és el mateix que s'aplica a la notació de mida: un recanvi ha de coincidir amb la configuració de la màquina que teniu. Nanhaiya va ser un dels primers fabricants de la Xina a especialitzar-se tant en cargols bessons cònics entrellaçats com no entrellaçats, de manera que es pot construir un conjunt de qualsevol manera.
Cònic o paral·lel? La versió curta
Tots dos són dos cargols. Estan construïts per a diferents problemes.
| Doble cargol cònic | Doble cargol paral·lel | |
|---|---|---|
| Forma de cargol | Alimentació ample i cònic fins a una descàrrega estreta | Diàmetre constant punta a punta |
| Compressió | A poc a poc, estenent-se al llarg del cònic | Definit per la profunditat del canal en una zona de transició |
| Cisalla | Suau | Ajustable, pot ser alt |
| Manipulació de pinsos | Gran ingesta, ideal per a pols de barreja seca voluminosa | Transport positiu, àmplia tolerància d'alimentació |
| Deure típic | Tub, perfil, xapa i tauler de PVC rígid | Línies de compostatge, masterbatch, peletització, alta producció |
La regla general: si el material és sensible a la calor i arriba com a pols, el conic us funciona. Si el treball consisteix en el compostatge o la granulació de gran volum, una màquina paral·lela sol guanyar. La comparació completa es troba al nostreguia cònica vs paral·lela.
Què produeixen realment els dobles cargols cònics
Quatre famílies cobreixen la sortida: perfils, làmines, canonades i perfils amb forma personalitzada. A la pràctica, això significa una llarga llista de productes quotidians.
Productes de PVC
Taulers d'escuma de PVC i taulers decoratius com ara panells de sostre i paret. Tub de subministrament d'aigua i drenatge de PVC-U, tub de conducte i tub corrugat de petit diàmetre. Perfils de portes i finestres, tant de marcs com de marcs. Panells de sostre i safates de cables. Mànegues flexibles, com ara mànega de jardí i conductes, i tires de segellat per a portes i finestres.
Productes modificats i compostos
Paviment compost de fusta-plàstic de PVC, baranes i motllures decoratives. Full de PVC farcit de carbonat de calci, incloses les estores d'enginyeria. Perfils de PP farcits de talc per a aplicacions menys exigents.
El treball de fusta i plàstic mereix una nota pròpia. Nanhaiya va aparèixer al 18è Fòrum Xina Wood Plastics Summit com un dels majors proveïdors de la Xina de barrils cònics de doble cargol per a WPC, i el costat del desgast d'aquest deure està cobert al nostreGuia de canó de cargol WPC.
Altres productes especials
Cintes decoratives d'ABS per a electrodomèstics i interiors d'automòbil. Tub de subministrament d'aigua compost de PE/PVC, que combina la duresa del PE amb la rigidesa del PVC.
En concret, dins de la làmina de PVC, els materials de construcció representen al voltant del 60% de l'ús final, amb l'embalatge en segon lloc. Aquestes línies solen executar cargols cònics contra-rotatius amb la matèria primera alimentada per força, de manera que la plastificació, la barreja i la cisalla es mantenen estables durant tot el procés.
Les mides que construïm
Aquestes són les especificacions de doble cargol cònic i canó que produïm, escrites com a diàmetre de descàrrega sobre el diàmetre d'alimentació.
| Φ45/Φ90 | Φ45/Φ100 | Φ51/Φ105 | Φ55/Φ110 |
| Φ58/Φ124 | Φ60/Φ125 | Φ65/Φ120 | Φ65/Φ132 |
| Φ68/Φ143 | Φ75/Φ150 | Φ80/Φ143 | Φ80/Φ156 |
| Φ80/Φ172 | Φ92/Φ188 | Φ105/Φ216 | Φ110/Φ220 |
Aquesta gamma cobreix aproximadament el 90% dels cargols bessons cònics en servei al mercat i les línies de productes individuals que hi ha darrere, inclosesPlaca de PVCiPerfil de PVCconjunts, seure sotaels nostres barrils cònics de doble cargol. Si la vostra màquina queda fora de la llista, la geometria es pot dissenyar perquè coincideixi amb la vostra línia en lloc de forçar-la a la mida estàndard més propera.
Observeu les parelles que comparteixen un primer nombre. 65/120 i 65/132 descarreguen a 65 mm però prenen volums molt diferents, i 80/143, 80/156 i 80/172 fan el mateix punt tres vegades. El diàmetre d'alimentació no és un detall.
Quan cal substituir un conjunt cònic
Els cargols cònics es desgasten on la pressió és més alta, que és cap a l'extrem de descàrrega estret. La màquina ho indica abans que les peces es vegin òbviament dolentes.
- La sortida caua la mateixa velocitat del cargol, perquè el joc desgastat permet que la fusió llisqui cap enrere en lloc d'avançar.
- Gotes de qualitat plastificant.En PVC que es mostra com a mala fusió, color desigual o defectes superficials al perfil.
- La càrrega del motor pujaamb sortida constant, apuntant a l'arrossegament, la desalineació o la resistència a la construcció del material degradada.
- Tornen les taques negresdesprés de la neteja, que en PVC sovint significa que el material degradat s'allotja a l'espai desgastat i s'hi cuina.
Confirmeu amb instruments més que amb impressions. Mesureu els cargols i el forat amb el dibuix de construcció i comproveu la distància entre els dos cargols, així com entre els cargols i el canó.
Per què treballar amb Nanhaiya
Nanhaiya fa més de vint anys que fabrica cargols i barrils i dóna servei a més de 500 clients a tot el món. El nostregamma de canó de doble cargol còniccobreix taulers de PVC, làmines de PVC, perfils de PVC i deures de PE, en configuracions d'entrellaçat i no entrellaçat, coincidint al voltant del 90% de les màquines còniques en servei.
Escollir correctament requereix tres passos, i els treballem amb vostè: identificar el material que s'està processant, entendre què ha de produir la línia i, a continuació, fer coincidir el barril amb l'equip que realment teniu. Per a màquines no estàndard, els nostres enginyers dissenyen la geometria per adaptar-se.
El tractament de la superfície s'especifica per separat de la geometria, perquè depèn de l'abrasiu i corrosiu que sigui la seva formulació. Subministrem nitruració, cromat, acer inoxidable, superfícies bimetàl·liques i polvorització de carbur de tungstè, i quan l'alimentació ho requereixi, ruixem aliatge dur tot el cercle al voltant de la zona de desgast del forat per portar la duresa interior a 62 HRC. El nostreguia bimetàl·lica vs nitruradaexplica quan paga, i la guia de materials cobreix els acers base.
Envieu el vostre model de màquina, la mida del cargol com a dos números i el material que feu servir. Rebreu un pressupost en 12 hores.
Necessites un conjunt de cargols dobles cònics integrat a la teva màquina? Envieu la mida, el vostre model d'extrusora i la vostra formulació. Cotitzem en 12 hores.
Obteniu un pressupost de doble cargol cònicPreguntes freqüents
Què és un canó de doble cargol cònic?
És la unitat de plastificació d'una extrusora de doble cargol cònica: un barril amb dos forats cònics superposats que subjecten dos cargols cònics. Els cargols són amples a l'extrem d'alimentació i estrets cap a la matriu, i aquesta conicitat produeix una compressió gradual, un cisallament suau i un transport fort.
Com funciona un canó de doble cargol cònic?
El material entra a l'extrem d'alimentació ample, on la gran entrada s'adapta a la pols voluminosa. Els cargols entrellaçats el transporten cap endavant mecànicament i, a mesura que el forat s'estreny, el material es comprimeix de manera constant, amb l'aire espremut i la densitat augmentant. Les zones escalfades el fusionen en una fusió uniforme, els volàtils s'expulsen i l'estret extrem de descàrrega crea la pressió que necessita la matriu.
Què signifiquen els dos nombres d'una mida de cargol cònic?
El nombre més petit és el diàmetre a l'extrem de descàrrega i el nombre més gran és el diàmetre a l'extrem d'alimentació. Un cargol 55/110 mesura 55 mm a la punta i 110 mm a l'entrada. Doneu sempre els dos números quan demaneu pressupost, perquè mides com la 65/120 i la 65/132 comparteixen un primer número però no són intercanviables.
Per què s'utilitzen cargols bessons cònics per al PVC?
El PVC rígid és sensible tant a la cisalla com a la temperatura, i arriba com una pols de barreja seca voluminosa. El disseny cònic respon als tres problemes alhora: un gran extrem d'alimentació empassa la pols, la compressió gradual treballa el material de manera constant en lloc d'esprémer-lo amb força en una zona, i una cisalla suau evita que es degradi.
Quina diferència hi ha entre els cargols bessons cònics i paral·lels?
Un doble cargol cònic es redueix des d'un extrem d'alimentació ample fins a un extrem de descàrrega estret, donant compressió gradual i cisalla suau, que s'adapta a la canonada, el perfil i la làmina de PVC rígid. Un cargol doble paral·lel manté un diàmetre constant a tot arreu, que s'adapta a la composició, al masterbatch i al granulat d'alt rendiment on la cisalla ajustable importa més.
Quina diferència hi ha entre els cargols cònics entrellaçats i els que no s'entrellacen?
Els cargols entrellaçats s'enganxen entre si, de manera que el vol d'un arriba al canal de l'altre. Això crea cambres tancades, transport positiu i barreja a fons, i els cargols es netegen entre si. Els cargols que no s'entrellacen s'asseuen l'un al costat de l'altre sense enganxar-se, donant una menor cisalla i un transport menys positiu per al material que no tolera gaire treball.
Quins productes es fabriquen amb extrusores de doble cargol còniques?
Quatre famílies: perfils, làmines, tubs i perfils a mida. A la pràctica, cobreix escuma de PVC i tauler decoratiu, tubs d'aigua i drenatge de PVC-U, conductes, perfils de portes i finestres, panells de sostre, safates de cables, mànegues i tires de segellat, terres i baranes compostes de fusta-plàstic, làmines de PVC farcits, tires decoratives d'ABS i tubs composts de PE/PVC.
S'han de substituir els dos cargols cònics per parell?
Sí. El joc entre els dos cargols s'estableix durant la fabricació i no es pot recuperar col·locant un cargol nou contra un soci desgastat. Els cargols bessons cònics es produeixen, es subministren i es substitueixen com un parell coincident, i també s'han d'emmagatzemar i manipular d'aquesta manera.
